空气断路器是自动电气产品
，不但可以正常接触和断开电路
，并且还可以在过流
，反向电流
，短路
，电压损失（低压）等异常条件下运行。它的功效主要是
；C和DC电路中的电气装备
，并且该电路可能不经常事情。用于快速关闭逆变器
，以避免逆变器和接线引起的停电。

此处简要先容了三种类型的断路器。

（1）Xinling DZ47-100系列断路器

这种类型的断路器是内置装置
，必需装置在装置导轨上。有一个触点闭合指示器。表1-3-1中显示了规格和型号
，图1-3-2中显示了外部尺寸和装置尺寸。

表1-3-1 DZ47-100断路器参数

极数型号额定频率

（Hz）

框架额定值

电流（A）

额定电压

（V）

额定电流

（A）

额定短路分断能力（kA）

DZ47-1001、2、3、450、60100 240/41563、80、10010

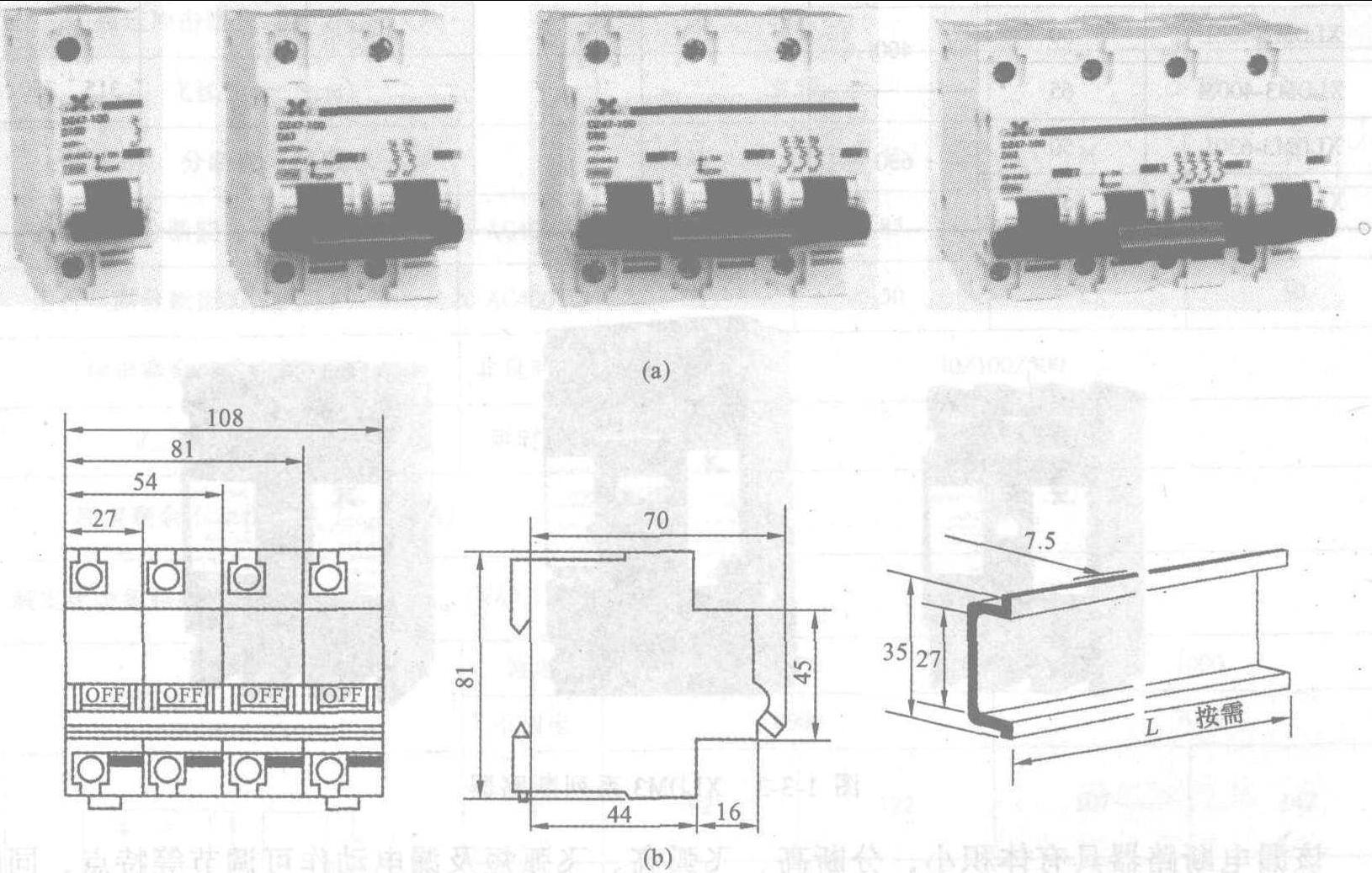

图1-3-2 DZ47-100系列小型断路器

（a）形状
； （b）电流表巨细

（2）Xinling XLDM3系列断路器

XLDM3（CM1）系列断路器主要用于交流50Hz
，额定事情电压为400V以下
，额定电流为800A以下的配电和
；さ缏芬约暗缌ψ氨腹
，低压和短路外壳框架的额定电流断路器。小于400A的电流也可用作电念头过载
，短路和欠压
；。在正常情形下
，它可用于有数的线路更改和有数的电念头启动。

规格如表1-3-2所示
，外观如图1-3-3所示。

（3）Xinling XLDM3L系列泄电断路器

在某些情形下
，需要使用泄电断路器以确保人身清静。它是中性点接地泄电
；ぷ爸。它适用于交流50Hz
，额定电流225A的电路
，可通过短路
；だ幢苊庾氨妇邓鸹岛徒拥毓收系缌饕鸬幕鹪
，并具有避免线途经载和短路的功效。它也可以用作行的不频仍变换。

表1-3-2 XLDM3系列断路器规格

型号额定极限短路

分断能力

（Icu
，kA）

框架额定值

额定电流

（I _（（nm）
，A）

额定绝缘

电压

（Ui
，V）

额定事情电压

（UN
，V）

额定频率

（Hz）

极数额定电流

（In
，A）

XLDM3-100L3510069040050 3个办法10、16、20
，

32、40、50
，

63、80、100

XLDM3-100M50XLDM3-100H85XLDM3-225L35225 100、125
，

160、180
，

200
，225

XLDM3-225M50XLDM3-225H85XLDM3-400L50400225
，250
，

315
，350
，400

XLDM3-400M65630XLDM3-630L50400
，500
，

630

XLDM3-630M65

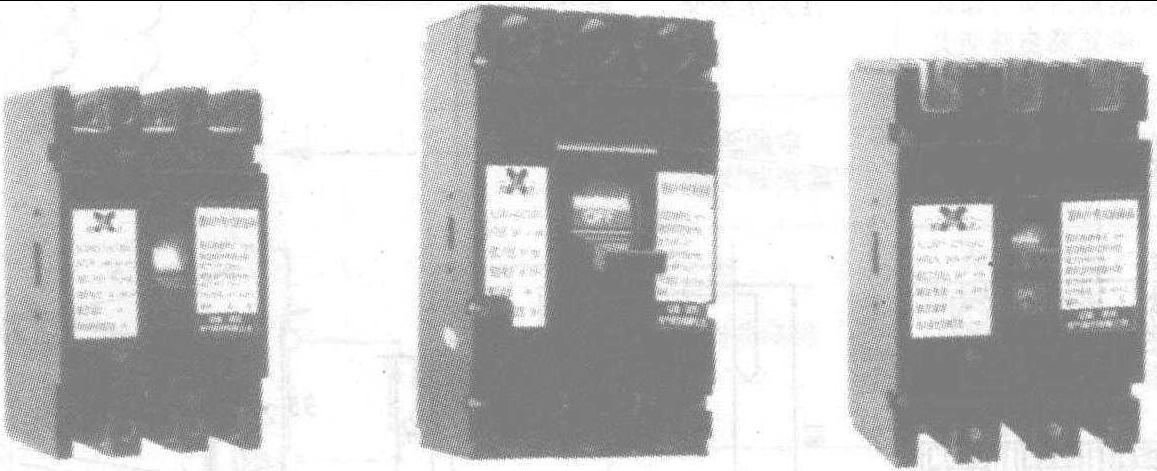

图1-3-3 XLDM3系列断路器

泄电断路用具有体积小
，壅闭大
，电弧高
，电弧短
，泄电可调的特点
，包括报警触点
，分励脱扣器
，辅助触点等。

XLDM3L系列泄电断路器的参数如表1-3-3所示。其形状如图1-3-4所示。

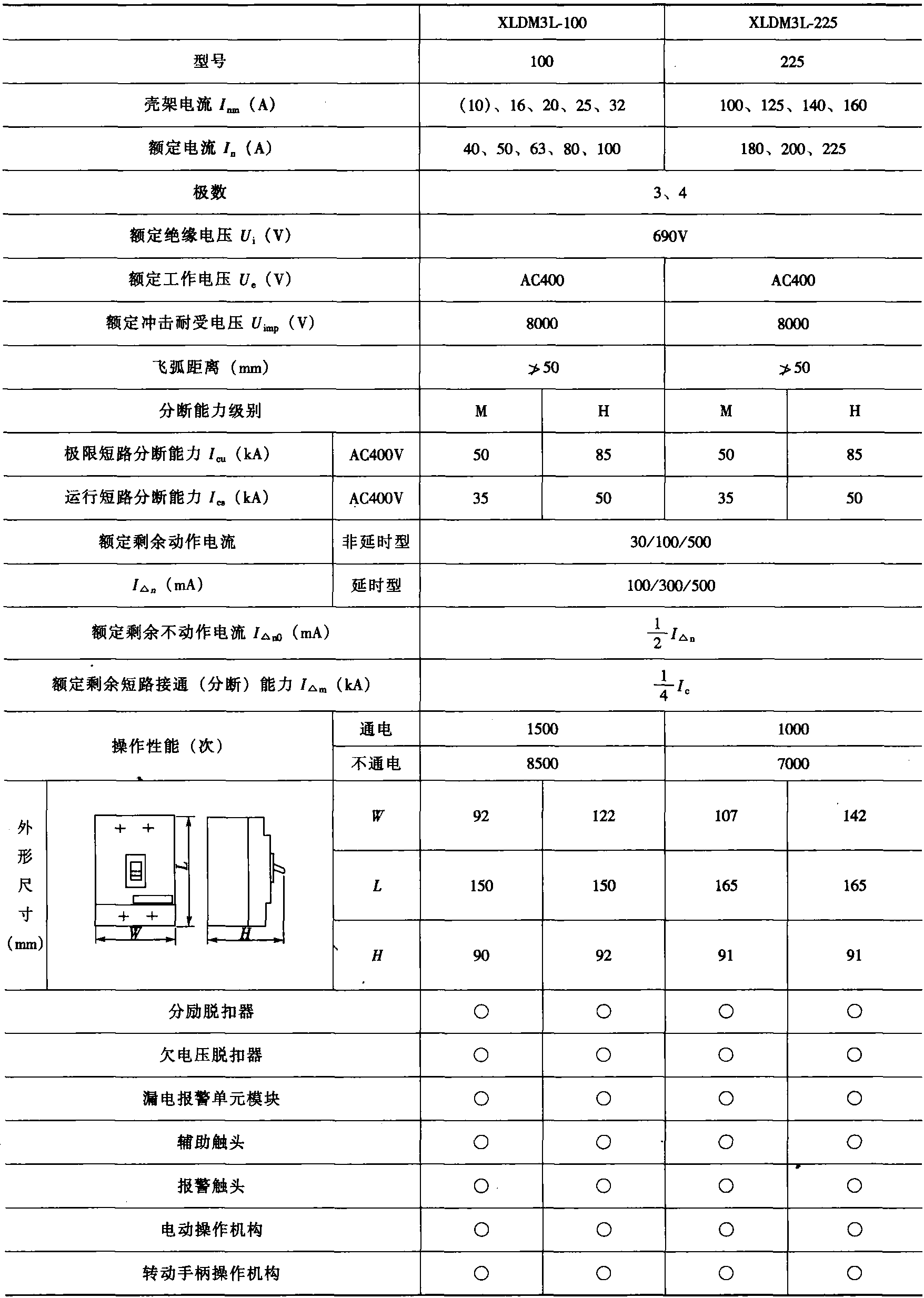

表1-3-3 XLDM3L系列泄电断路器

注重极限阻止和电弧距离包括水平和笔直装置。

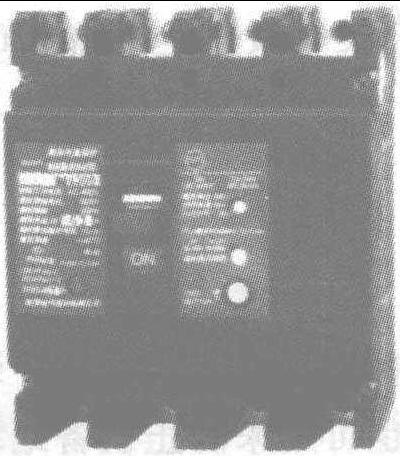

图1-3-4 XLDM3L系列泄电断路器概述
