相关三相异步电机的运行控制回路的归类，三相异步电机的运行控制回路的原理，包括连忙运行控制回路的三相异步电机、降血压运行控制回路的三相异步电机等。

三相异步电机的运行控制回路

三相笼型异步电机有连忙运行和降血压运行二种要领。

连忙运行浅易、靠谱、经济生长。但由电工学相识，三相笼型异步电机的连忙运行电流量是其额定电压的4～7倍。

因而，输出功率大的电机连忙启动，过大的运行电流量会造成 电力网事情电压显着降低，进而危害统一电力网上其他家用电器的一切正常事情中。

一样平常容积在10kW下列或其主要参数抵达式（2-1）的三相笼型异步电机可选用连忙运行，不然务必选用降血压运行。

式中：—电机的连忙运行电流量/A；—电机的额定电压/A；S—变压器/kVA；P—电机最大功率/kW。

降血压运行就是指：

运用运行机械装备或蹊径，镌汰加在电机电机定子绕阻上的事情电压来运行电机。

降血压运行可做到镌汰运行电流量的目地，但由于运行扭矩与每相电机定子绕阻所加事情电压的平方米正相关，因此降血压运行的方法 只适用满载或负载运行。

一、连忙运行控制回路

1、手动式连忙运行电源电路

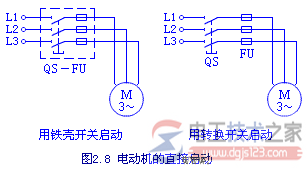

对小型台钻、冷却泵、磨光机和散热电扇等，能用外壳电源开关、胶盖闸刀开关、切换开关连忙使用三相笼型异步电机的运行和终止，如图2.8所显示

所述连忙运行电源电路只管常用家用电器少、蹊径浅易，但在运行、泊车经常时，应用这类手动式使用要领既不利便，都不清静性，因而现阶段普遍选用按键、交流接触器等家用电器来使用。

2、交流接触器连忙运行控制回路

大中小型数控车床、摇臂钻、牛头刨床等的主电念头，一样平常可选用交流接触器连忙启动。

图上：SB1为终止按键，SB2为启动按键，热继器FR作过压；，断路器FU1、FU2作过流；。

原理：按下按钮SB2，交流接触器电磁线圈KM得电，其主断路器合闭，电机得电运行；按下按钮SB1，电磁线圈KM跳停，其主断路器断掉，电机跳停终止。

由图得知，按下按钮SB2，交流接触器电磁线圈KM得电，其主断路器合闭的另外，其輔助开与关断路器也合闭，即便SB2断掉，合闭的輔助断路器也可以维持KM电磁线圈一直处在得电情形，这类电源电路称之为“自锁电路”。这类自锁电路不但能确保电机一直运行，并且还具备欠压；ず凸梗阊梗┪すπ。

欠压就是指：当蹊径事情电压降低到某一标值时，交流接触器电磁线圈双方的事情电压会另外降低，交流接触器的磁感应吸附力可能低于校准弹黄的反冲力，动铁芯被释放出来，推动主、辅断路器另外断掉，全自动断开主电源电路和控制回路，电机跳停终止，避免电机欠压；ぴ俗鞫扑。

过压（零压）维护就是指：电机在一切正常事情情形下，由于外部种种缘故原由造成突然关闭电源时，能全自动断开开关电源；当再次供电系统时，电机禁止易自主运行。这就避免了突然停电后，现实操作事情职员遗忘断开开关电源，拨电话后电机自主运行，而导致机械装备破损某人身清静死伤的清静事故。

二、三相异步电机的降血压运行控制回路

1、电机定子电源电路串电阻器降血压运行

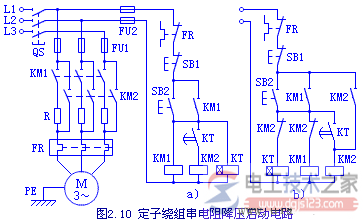

在电机启动，在三相电机定子电源电路中勾通电阻器，使电机电机定子绕阻事情电压镌汰，运行完毕后再将电阻器摘除，使电机在额定电流下一切正常运作。一切正常运作时电机定子绕阻毗连成Y型的笼型异步电机，可选用这类方法 运行。图2.10是这类运行要领的原理图。

原理：合上刀闸QS，按下按钮SB2，KM1电磁线圈得电自我；，其开与关主断路器合闭，电机串电阻器运行，KT电磁线圈得电；当电念头的转速比贴近一切正常转速比时，抵达KT的整定值時间，其开与关廷时断路器合闭，KM2电磁线圈得电自我；，KM2的开与关主断路器KM2合闭将R接线，电念头电机额定功率运行。

降血压运行用电阻器一样平常选用ZX1、ZX2系列生铁电阻器，其电阻值小、输出功率大，可允许凭证很大的电流量。两图差别点取决于：

a) 图上KM2得电，电念头一切正常电机额定功率运行后，KT及KM1电磁线圈依然有电，它是多余的。

b) 图的控制回路运用KM2的动断断路器断开了KT及KM1电磁线圈的电源电路，挣脱了所述缺陷。

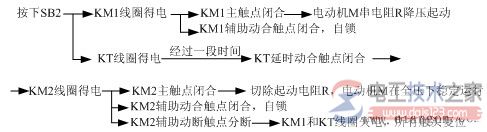

电源电路原理以下：

最先，合上电源总开关 QS 。

2、 Y- △降血压启动控制回路

这类要领的基来源理是：启动时把绕阻毗连成星型联接，启动竣事后再全自动接换成三角形接法而一切正常运作。

但凡一切正常运作时电机定子绕阻毗连成三角形的笼型异步电机，均可选用这类降血压运行方法 （该方法 也仅适用这类接线要领的电机）。

图2.11a)是用2个交流接触器和一个时间控制器全自动举行Y—Δ变换的启动控制回路。泉源于：电工手艺世家

由图得知，按住SB2后，交流接触器KM1得电并锁紧，另外KT、KM3也得电，KM1、KM3主断路器另外合闭，电念头以星形接法启动。

当电机额定功率贴近一切正常转速比时，抵达插电廷时型时间控制器KT的整定值時间，其廷时动断断路器断掉，KM3电磁线圈关闭电源，廷时动合断路器合闭，KM2电磁线圈得电，另外KT电磁线圈也跳停。这时间，KM1、KM2主断路器处在合闭情形，电机绕阻变换为三角形联接，电念头电机额定功率运作。

图上把KM2、KM3的动断断路器勾通到另一方电磁线圈电源电路中，组成“自锁互锁”电源电路，避免KM2与KM3另外合闭，造成电源短路。

在电念头Y—Δ启动全历程中，绕阻的全自动转换由时间控制器KT廷时姿势来使用。(www.dgjs123.com)这类使用要领称之为按時间标准使用，它在数控车床自动控制系统中获得普遍运用。KT廷时的长度应依据启动历程中所需時间来整定值。

图2.11b)是用一个复合型按键、一个交流接触器和一个时间控制器举行Y—Δ变换的电源电路，原理请自主剖析。

3、自耦变压器降血压启动控制回路

一切正常运作时电机定子绕阻毗连成Y型的笼型异步电机，还能用自耦变压器降血压运行。

电机启动，电机定子绕阻再加上自耦变压器的二次事情电压，一旦运行举行就摘除自耦变压器，电机定子绕阻再加上额定电流一切正常运作。

自耦变压器二次绕阻有好几个抽头，能輸出多种多样电源电压，启动能造成多种多样转距，一样平常比Ｙ—Δ启动的运行转距大许多。自耦变压器只管价钱偏贵，并且不允许经常运行，但仍是三相笼型异步电机常见的一种降血压起动器。

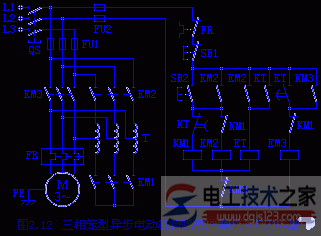

图2.12为一种三相笼型异步电机自耦变压器降血压运行控制回路。

其事情中全历程是：合上刀闸QS，按住SB2，KM1电磁线圈得电，自耦变压器作Ｙ联接，另外KM2得电自我；，电机降血压运行，KT电磁线圈得电自我；；当电念头的转速比贴近一切正常事情中转速比时，抵达KT的整定值時间，KT的常闭廷时接触点先开启，KM1、KM2依次跳停，自耦变压器Ｔ被摘除，KT的开与关廷时接触点后合闭，在KM1的常闭辅助触点校准的条件条件下，KM3得电自我；，电念头电机额定功率运行。

电源电路中KM1、KM3的常闭辅助触点的功效是：阻止KM1、KM2、KM3另外得电使自耦变压器Ｔ的绕阻电流量过大，进而造成 其破损。
