在一样平常生涯中，我们经常遇到需要正向/反向毗连的220v单相电念头，可是许多人不知道怎样将电念头毗连到正向/反向开关。让我以一个220v单向电机为例，简要说明电机正向和反向开关接线的示意图。

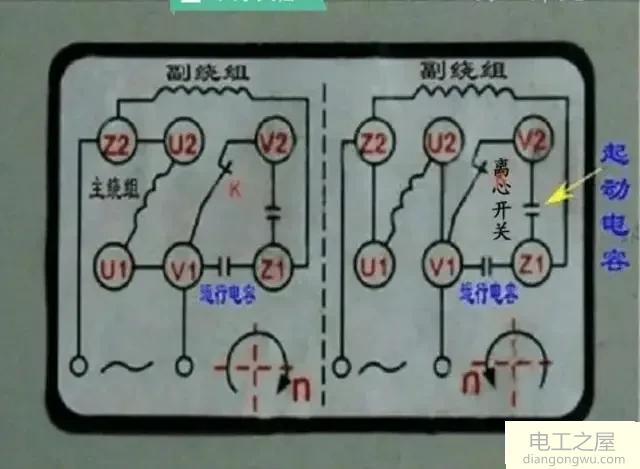

下图是单向电机的内部接线图。 1

在照片中，U1U2是电念头的主绕组，Z1Z2是电念头的辅助绕组，它有两个电容器，一个驱动电容器和一个起动绕组。 K是离心开关。

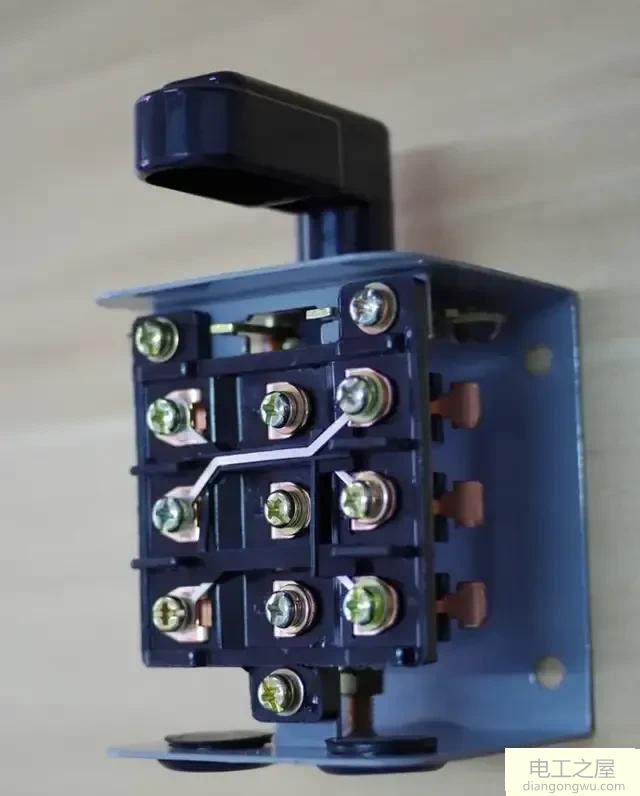

如下图所示，为了使电念头正反转，需要反向开关。 2

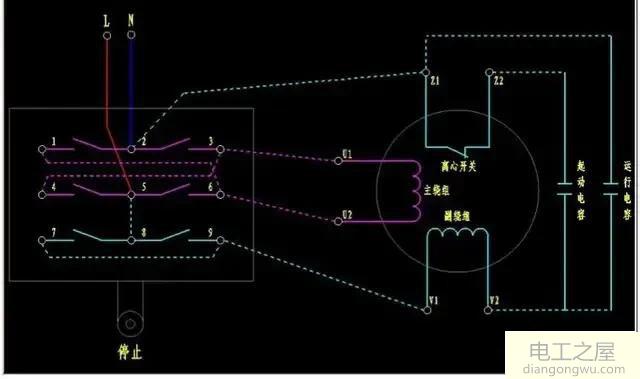

电念头和反向开关的接线要领如下图所示。 3电机阻止。

电源开关中心的2、5、8端子5和8短路，若是不短路，则反向开关的1、6、3、4端子在内部已经短路。 -电路也需要短路。电机线Z1毗连到端子N 2，V1毗连到8个优异端子，U1U2划分毗连到端子3和6。

电念头正向旋转：4

若是如下图所示将反向开关正向旋转，则开关的内部触点7、8翻开，并且触点1、2、4和5也同时翻开。时间。电流通过辅助绕组启动电容器启动电念头，主绕组电流从U1流向U2，电念头正向运行。当电念头以恒定速率旋转时，离心开关断开，并且启动电容器欠亨电。

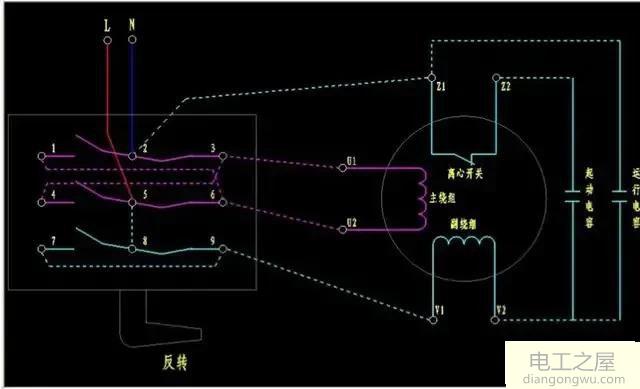

电机反转：5

反向如下图所示，反向开关沿反向偏向旋转，内部开关2和3闭合，5和6闭合，8和9闭合，电流流过通过辅助装备。用于启动电念头的电容器。电流通过主绕组的U2流向U1电念头，并以相反的偏向事情。当电念头以恒定速率旋转时，离心开关断开，启动电容器关闭。

在上图中，电念头内部接线端子号稍有差别，但相似，可以凭证电念头内部接线图举行毗连。
